產品概述

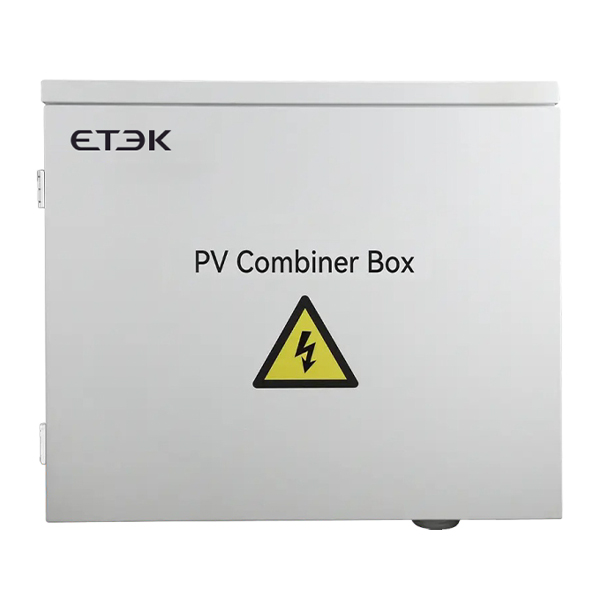

EKDBT系列光伏直流匯流箱為金屬外殼，防護等級IP65，?持將最多24個光伏電池模塊串的直流輸入合并為?路或多路輸出，適用于1000V、1500V直流電壓下工作的住宅、商業、工業光伏發電系統。
該系列產品集成了直流斷路器、熔斷器、隔離開關、浪涌保護器等短路及過壓保護器件，簡化了直流配電柜及逆變器的輸入接線，確保光伏發電系統安全、可靠運行。
這?我們僅列舉了市場上部分匯流箱配置類型，如有特殊需求，可根據用戶需求定制。
技術參數
| 通用 | |||||||||
| 型號 | EKDBT-PV6/1 | EKDBT-PV8/1 | EKDBT-PV12/1 | EKDBS-PV16/1 | EKDBS-PV24/1 | ||||
| 直流輸入組串 | 6串 | 8串 | 12串 | 16串 | 24串 | ||||
| 直流輸出組串 | 1串 | 1串 | 1串 | 1串 | 1串 | ||||
| 每串最大輸入電流 | 10A | 32A | 20A | 12A/25A | 20A | ||||
| 最大直流輸入電壓 | 1000VDC | 100VDC | 1500VDC | 1000VDC | 1500VDC | 1500VDC | 1500VDC | ||
| 最大輸出開關電流 | 63A | 250A | 250A | 250A/400A | 400A | ||||
| 直流電涌保護器 | |||||||||
| 試驗類別 | II | II | II | II | II | ||||
| 最大持續工作電壓 | 1000VDC | 1000VDC | 1500VDC | 1000VDC | 1500VDC | 1000VDC/1500VDC | 1500VDC | ||
| 標稱放電電流 | 20kA | 20kA | 20kA | 20kA | 20kA | ||||
| 最大放電電流 | 40kA | 40kA | 40kA | 40kA | 40kA | ||||
| 電壓保護水平 | 4kV | 4kV | 5.2kV | 4kV | 5.2kV | 4kV | 5.2kV | 5.2kV | |
| 極數 | 3P | 3P | 3P | 3P | 3P | ||||
| 結構特點 | 插拔式模塊 | 插拔式模塊 | 插拔式模塊 | 插拔式模塊 | 插拔式模塊 | ||||
| 直流熔斷器 | |||||||||
| 額定工作電壓 | 1000VDC | 1000VDC/1500VDC | 1000VDC/1500VDC | 1500VDC | 1500VDC | ||||
| 額定電流 | 10A | 32A | 20A | 12A/25A | 20A | ||||
| 尺寸 | 10x38mm | 10x38mm/10x85mm | 10x38mm/10x85mm | 10x85mm | 10x85mm | ||||
| 主開關 | |||||||||
| 主開關類型 | 小型直流斷路器 | 直流隔離開關 | 直流隔離開關 | 直流隔離開關/直流塑殼斷路器 | 直流塑殼斷路器 | ||||
| 其他 | |||||||||
| 監控模塊 | 可選 | ||||||||
| 防反功能 | 可選 | ||||||||
| 外殼 | |||||||||
| 材料材質 | 金屬 | ||||||||
| 防護等級 | IP65 | ||||||||
| 沖擊防護等級 | IK10 | ||||||||
| 殼體尺寸 | 客戶訂制 | ||||||||
| 輸入/輸出端子 | PG型電纜防水接頭，MC4 | ||||||||
| 工作環境 | |||||||||
| 工作溫度 | -25℃ to +55℃ | ||||||||
| 濕度 | 95% | ||||||||
| 海拔高度 | 2000m | ||||||||
| 安裝方式 | 壁掛式安裝 | ||||||||
