產品概述

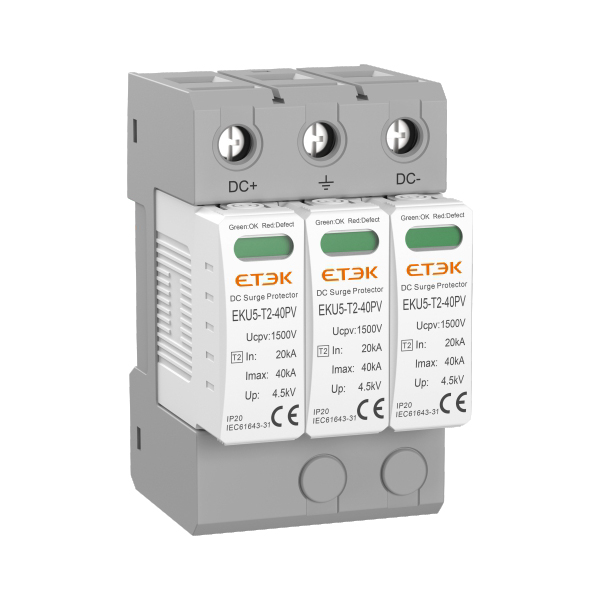

EKU5-T2直流電涌保護器適用于額定電壓DC600?1500V太陽能光伏發電系統或其他直流電源系統的防雷及過電壓保護。滿足II類（8/20μs波形）電涌保護器（SPD）試驗，用于抑制瞬態過電壓低于設備耐沖擊過電壓，泄放電涌能量，從而保護系統電路及設備，針對光伏系統設備保護設計U、Y型結構。
符合標準：GB/T 18802.31，IEC/EN 61643-31。
技術參數
電氣性能 | ||||||||
型號 | EKU5-T2-20PV | EKU5-T2-40PV | ||||||
試驗類別 | Type 2 /Class II | |||||||
保護模式 | (DC+)-PE,(DC-)-PE（, DC+）-（DC-） | |||||||
極數 | 2P | 2P、3P | 3P | 2P | 2P、3P | 3P | ||
最?持續?作電壓(Uc) | 600VDC | 800VDC | 1000VDC | 1500VDC | 600VDC | 800VDC | 1000VDC | 1500VDC |
標稱放電電流（8/20μs）(In) | 10kA | 20kA | ||||||
最?放電電流(8/20μs）(Imax) | 20kA | 40kA | ||||||
總放電電流(8/20μs)(Itotal) | 20kA | 40kA | ||||||
電壓保護?平(Up) | 2.6kV | 3.5kV | 4kV | 5.2kV | 2.6kV | 3.5kV | 4kV | 5.2kV |
響應時間(tA) | ≤25ns | |||||||
工作環境溫度(Tu) | -40℃ to +70℃ | |||||||
工作狀態/故障指示 | 綠/紅 | |||||||
連接與安裝 | ||||||||
端?接線能力 | 硬導線2.5-35mm2, 軟導線2.5-25mm2 | |||||||
遙信接線端接線能力 | 最大1.5mm2 | |||||||
擰緊力矩 | 2-3.5N. m | |||||||
防護等級 | IP20 | |||||||
安裝方式 | DIN 35mm導軌安裝 | |||||||
安裝環境 | ?顯著振動和沖擊的地? | |||||||
